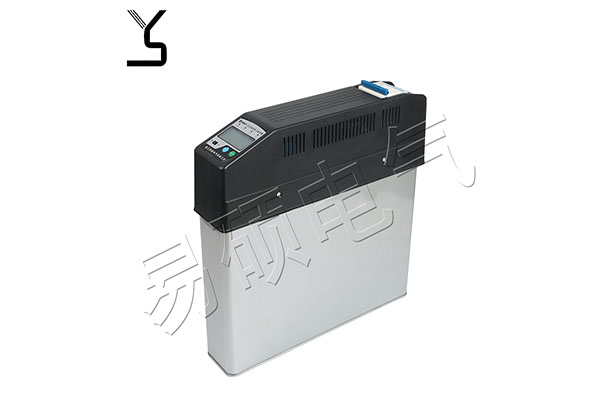

低压无功补偿装置技术参数

发布时间:2020-10-27 02:41:31 浏览量:874 返回上一页


低压无功补偿装置分为由接触器投切的低压自动无功补偿装置和由可控硅投切的低压动态无功补偿装置,接触器投切系列装置适用于负荷比较稳定的低压用户的配电系统,无人值守的配电室及箱式变电站的集中补偿。低压无功补偿装置的技术特点是:投切电容过程涌流小,整机使用寿命长, 维修维护量小,无功补偿计算精确。保护措施齐全,自动化程度高,能在外部故障或停电时自动退出工作,在送电后自动恢复运行。自投入市场以来,给广大用户带来了明显的经济和社会效益。

用户使用效益:

·提高受电功率因数,使之达到国家标准以上,不返送无功。

·可最大限度降低线路和变压器损耗,使配电变压器有效输出容量增加。

·优化用电质量,提高电网运行的安全可靠性。

·在冲击性和波动性负荷处,可减少电压波动及抑制电压闪变,提高电压的稳定性。

·消除电网轻负荷时的无功过剩和电压过高现象。

·用户系统存在谐波时,可根据谐波含量选择带滤波型补偿装置。

二、低压自动无功补偿装置的组成

  TBB型低压无功补偿装置由隔离开关、电流互感器、避雷器、熔断器、接触器(可控硅或复合开关)、电容器、电抗器、控制器、指示仪表、手/自动转换开关、运行指示灯等元器件组成。

三.技术参数

1.主要技术指标

·工作电压: 380VAC

·频 率:50~60Hz

·控制器信号:负载无功功率和功率因数

·取样电流:n/5A

·灵敏度:≥200mA

2.环境条件

·环境湿度-20℃—+40℃

·海拔高度:≤2000m

·相对湿度:<90%(+25℃时)

·户内安装不适用于有火灾和爆炸危险,有严重污秽,化学腐蚀和剧烈振动的场合。污染等级为Ⅲ级

四.低压无功补偿装置的功能

1.无功补偿功能

低压无功补偿装置通过控制器自动检测系统感性无功功率的大小控制电容器组的自动(动态)投切,补偿系统所需的无功功率,提高功率因数,使系统始终保持在最佳的运行状态。

2.谐波抑制及滤波功能

   串联电抗器可有效的抑制3次、5次、7次及以上的谐波电流,防止谐波谐振。

3.显示功能

可在线系统的电压、电流、有功功率、无功功率、功率因数、谐波等参数;

4.保护和故障诊断功能

1)可通过熔断器实现过流和短路保护;

2)能抵抗严重的谐波干扰,不会出现控制电压误判并引起误动作。

3)具有动态自检功能,控制器内部控制参数出错以及非严重性故障均可报警并闭锁;

4)过压和欠压保护功能:当出现电网电压过高或过低时,自动切除电容后报警并闭锁,故障消失后可自动恢复工作。

5.手动投切电容功能

可通过控制器手动投切电容功能实现电容器手动投切;

6. 投切电容器指示功能

电容器投入时,仪表门上相应的指示灯亮,电容器切除后,相应的运行指示灯灭。

五.运输与安装

1.本产品在运输时请勿倒置,严防腐蚀,不能和有腐蚀性的物品混装。

2.用户收到产品后,应首先进行拆箱检查,检查元件是否损坏,螺钉螺母是否松动,连线有无断线,柜内是否有异物等。如暂不挂网,应放置在干燥清洁场所,防止雨淋。

柜体安装定位后,要将柜内所有螺母再次紧固一遍,以保证接触良好。必须将配电室三相电源按正相序对应接入柜内,否则会损坏器件。

在安装时,如果配电室是三相四线制,则三相配电变压器中性线(N)和保护接地(PE)均应接至柜(箱)体的接地端(PE)。如果配电室是三相五线制,则配电变压器中性线(N)接GGD原理图中的(N),GGD柜体的 PE接配电室保护接地端。接地回路必须用3×30以上的扁铝或铜排焊接。

如果用户地线的接地电阻超过0.5欧姆,则应设法改善,或另埋接地极。

六.挂网试验步骤及要求

装置在出厂前,已经进行过严格的出厂试验,确认:

1.绝缘水平合格;

2.主接线正确;

3.元器件合格;

4.控制回路正确;

最后按照设备出厂检验标准进行试验合格后,才能发运到用户现场。

挂网运行的步骤与要求如下:

1.卸下所有保险装置。

2.检查接线:凡由运输引起的松动之处均应重新紧固。

3.摇绝缘:380V的低压无功补偿装置主回路对地及相间的绝缘电阻不应小于0.5M 。

4.将三相电源接至柜内总开关上口,检查相序,应为正相序,正视自左至右为黄、绿、红相线与A、B、C相线对应;背视自左至右为红、绿、黄相线与C、B、A相线对应。

5.安装电压回路保险,观测三相电压是否平衡。

6.手动调试:安装上控制回路保险,将控制器切换到手动位,一组一组投切电容器,投入时观察各相电流表指示是否平衡,指示灯是否正常指示。

7.自动调试:将控制器置于自动(控制器上电,处于自动工作方式)。如电网为滞后状态,电容器组将自动投入。当电网出现超前状态,控制器执行切除动作并检测控制信号,直到进入正常状态。

七.随柜文件

1.产品合格证

2.成套装置及控制器使用说明书

3.装箱清单

4.验收报告单

5.电路原理图

6.成套装置出厂验收报告

八.订货须知

订货时,用户应提供下列信息和资料

1.用户系统一次电气接线图,包括标明变压器额定容量,主变二次侧电流互感器变比。

2.负荷状况和受电功率因数、被补偿系统和设备的工作总电流。

3.负荷特性:为冲击负荷,波动负荷,还是常规负荷?用户设备的运行时间?

4.选定补偿方式:就地补偿、分组补偿或集中补偿?

5.用户现场的谐波情况:是否存在产生谐波的负荷及是否需要滤波。

6.柜体颜色、安装尺寸有无特殊要求。

7.定货日期、送货地点与运输方式。

8.需要备品、备件的名称与数量。
