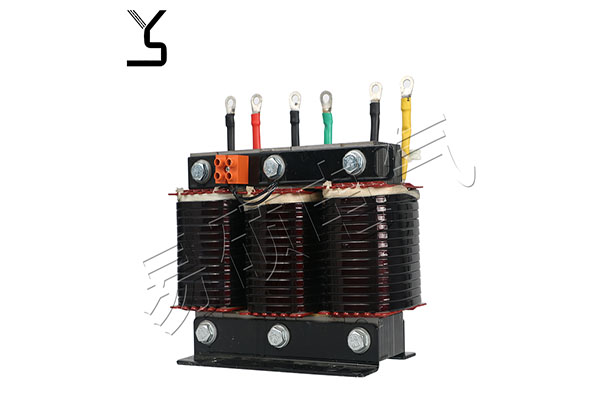

串联电抗器安装使用说明书

一． 产品使用环境条件与遵循标准：

1.1遵循标准：

IEC60076      《电抗器》 GB10229       《电抗器》   JBT 5346-1998 《串联电抗器》

1.2环境条件：

1.2.1周围空气温度：

高温度：      +40℃；

低温度：  -25℃；

日平均：             +30℃；

年平均：             +20℃；

1.2.2海拔高度：小于2000米；

1.2.3环境相对湿度(在25℃时)：< 90％；

1.2.4安装地点：户内；

二． 运输、装卸与储存

2.1产品可用火车、汽车等交通工具运输，装运的车箱或船舱应保持清洁、干燥、无污秽物。

2.2产品在装运中必须符合运输规程的安全要求。产品应紧固在一个牢固的底座上，在运输过程中产品不允许有晃动、碰撞和移动现象。

2.3如果采用不带包装箱运输，电抗器的附件及出厂文件，应另装箱，与电抗器一起发运。 此时，电抗器应该用有一定抗撕裂强度的软性包装  材料将其密封好，采用密闭车箱运输。

2.4无包装的产品应通过小车、夹件、吊环等孔来固定电抗器。要避免固定用的钢绳碰到电抗器的器身上，更不能把钢绳固定在引线铜排或其它易损件上。

2.5产品在运输过程中，其倾斜度不得大于 20度。

2.6产品在车站、码头中转或终点卸下后不要堆码，不能露天长时间存放。若遇特殊情况，须在包装箱下用木方垫好，并用防雨布遮好。

2.7装卸产品时要用两根钢绳，同时着力四处，并注意产品重心的位置。两根钢绳的起吊夹角不要大于60度。

2.8需仓储保管的产品，不要拆除包装。如因验收需拆除包装，验收完毕后不论是否合格都应恢复包装。

2.9若要长期贮存电抗器，必须保证贮存环境良好，不要拆去出厂包装物，电抗器不要磕碰，不要堆码，不能露天存放。

三． 检查验收

3.1 用户在接受电抗器时，应对外包装进行检查，若发现有破损或异样，应马上进行拍照取证，并立刻开箱检查，查看电抗器有无损伤，产品零部件是否损伤和位移，紧固件是否松动，绝缘有否破损，线圈表面有否污秽痕迹等。

3.2用户收到电抗器后应及时进行检查。按装箱单及铭牌查对产品及其型号、容量、额定电压、额定频率、额定电抗率、相数等是否与订货合同相符。检查出厂文件是否齐全，配件是否与装箱单相符。

3.3查看电抗器在运输过程中有无损伤，产品零部件是否损伤和位移，紧固件是否松动，绝缘有否破损，线圈表面有否污秽痕迹等。

3.4产品开箱检查后，若不立即投入运行，应重新包装好，并把它放在户内安全的地方，以防损和防盗。

四． 安装与运行

4.1将串联电抗器用螺栓固定在支架上，螺栓数量要和底座安装孔的数量相同，螺母紧固后应采取防松动措施。

4.2将串联电抗器底座上的接地螺栓与接地母排进行可靠连接，并检查是否接通。

4.3将串联电抗器的接线端子与系统母排相连接，紧固螺栓的力矩必须达到8N/m，同时连接线应有一定的弹性余地。

4.4 串联电抗器安装于柜内，应按其电压等级留足对地安全距离。

4.5 检查上述操作，如无问题，串联电抗器可投入试运行。

4.6 试运行60分钟无异常后，串联电抗器可正式投入使用。串联电抗器投入运行以后，禁止触摸串联电抗器主体，以防止发生事故。

4.8 电抗器本体设有常闭接点的温敏开关（130度），应接于保护回路中，避免电抗器温度的异常升高。

4.9 装有电抗器的电容柜应通风良好并设温度控制器和风机，以保证电抗器的环境温度不大于40度。

五． 维护与保养

5.1在干燥清洁场所，每年进行一次检查，在其它污秽比较严重的场所，每三或六个月检查一次。

5.2检查时，如发现有过多的灰尘聚集，则必须清除，以保证空气流通和防止绝缘击穿，使用压缩空气对通风气道进行除尘。

5.3检查紧固件和连接件是否松动，导电零部件以及其他零部件有无生锈和腐蚀的痕迹，并且观察绝缘表面有无爬电的痕迹。

5.4电抗器室要有防小动物进入的措施，以免发生意外事故。

5.5常观察电抗器的温度变化，要及时与有关人员联系获取咨询。

5.6电抗器的安装、试验、操作和维护须由有资格的专业人员承担。。
