智能电容器就地补偿形式介绍

发布时间:2020-01-10 浏览量: 返回上一页

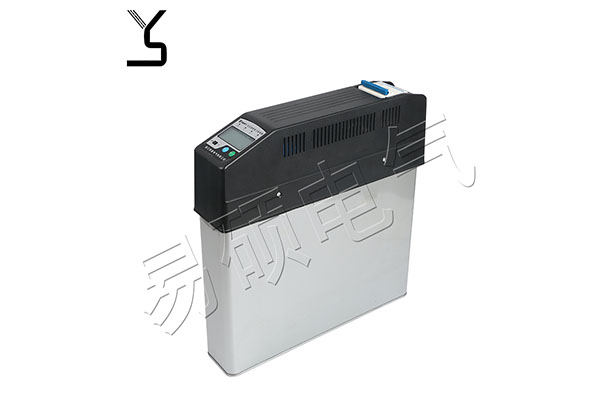

智能电容器集成了现代测控,电力电子,网络通讯,自动化控制,电力电容器等先进技术   。改变了传统无功补偿装置落后的控制器技术和落后的机械式接触器或机电一体化开关作为投切电容器的投切技术,改变了传统无功补偿装置体积庞大和笨重的结构模式,从而使新一代低压无功补偿设备具有补偿效果更好,体积更小,功耗更低,价格更廉,节约成本更多,使用更加灵活,维护更加方便,使用寿命更长,可靠性更高的特点,适应了现代电网对无功补偿的更高要求。


智能电容器可单台使用,也可多台联机使用。替代由智能控制器、熔丝、复合开关或机械式接触器、热继电器、低压电力电容器、指示灯等由导线连接而组成的常规自动无功补偿装置。

智能电容器具有补偿方式灵活(共补和分补任意组合)、补偿效果好、装置体积小、功耗低、安装维护方便、使用寿命长、保护功能强、可靠性高,以及人机界面友好等优点,并真正做到过零投切,满足用户对无功补偿切实达到提高功率因数、改善电能质量、节能降耗的实际需求。

智能电容器无功补偿中的就地补偿,是指不需要设置专用的无功补偿箱或者无功补偿柜,从而实现对各种场合的小容量就地补偿。它主要有如下形式:

 在用电设备旁放置智能电容器

在壁挂式配电箱内放置智能电容器

在工程车间配电设备内(旁)放置智能电容器

在用户配变小于100kvar的计量柜、配电柜内放置智能电容器

就地无功补偿主要有无功补偿距离短,节能降损效果显著,设备接线简单、维护方便等优点。它这种灵活的优点,也使得就地补偿成为多数特殊环境下的优选择。


在实际应用中,智能电容器的配置参考方案如下:

一、用电设备(电动机)旁的就地补偿

配置参考:对于小容量负载,按照负载总功率的25%~40%配置智能电容器容量。

电动机额定功率:50kW

无功补偿容量: 15kvar(10kvar+5kvar)

智能电容器数量:1台 ST-ZNS/450(S)-15

无功补偿级数: 0、5、10、15kvar

二、户外配电杆变的就地补偿

配置参考:配变无功补偿容量一般为配变容量的25%~40%。

配变容量:200kVA

无功补偿容量:60kvar

智能电容器数量:2台 ST-ZNS/450(S)-30(10+20)

无功补偿级数:0、10、20、30、40、50、60kVar

三、箱式变集中就地补偿

配置参考:箱变无功补偿容量一般为配变容量的25%~40%。

箱变容量:500kVA

无功补偿容量:190kvar

智能电容器数量:4台 ST-ZNS/450(S)-40  1台 ST-ZNS/450(S)-30

无功补偿级数:0~190kVar

四、低压成套柜内集中就地补偿

配置参考:根据成套柜补偿容量的要求进行配置。

低压成套柜配置容量参考:

GGD柜型

柜体尺寸:1000mm(宽) ×600mm(深) ×2230(高)mm

可安装智能电容器数量:20台 40kvar(20kvar+20kvar)

无功补偿总容量:800kvar(40kvar×20)

MNS柜型

柜体尺寸:600mm(宽) ×800mm(深) ×2200(高)mm

可安装智能电容器数量:12台 40kvar(20kvar+20kvar)

无功补偿总容量:480kvar(40kvar×12)
