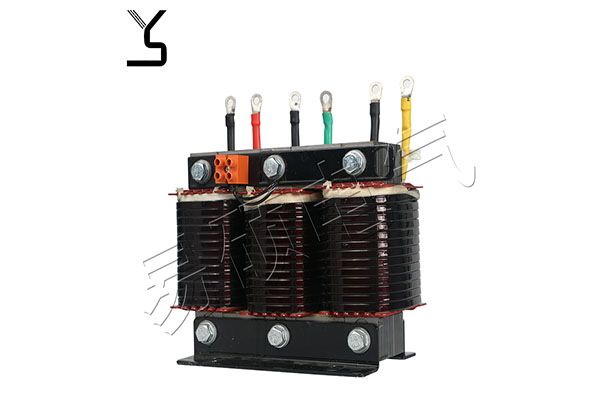

确定电抗器电抗率的原则

发布时间:2020-01-12 浏览量: 返回上一页

我们销售人员才接到客户电话要采购电抗器却不知道该如何确定电抗器的电抗率K值?今天小易来介绍一下确定电抗器电抗率的原理。


电抗器的电抗率K值的确定如在系统中存在的谐波不可忽视时,应查明供电系统的背景谐波含量,然后再合理确定K值。为了达到抑制谐波的目的,电抗率的配置应使用电容器接入处综合谐波阻抗呈感性。

当系统中电网背景谐波为5次及以上时,这时应配置电抗率为(4.5~6)%。电网的一般情况是:5次谐波最大,7次次之,3次较小。因此在工程中,选用K=4.5%~6%的电抗器较多,国际上也通常采用。

配置6%的电抗器抑制5次谐波效果好,但有明显的放大3次谐波作用。它的谐振点(204HZ)远离5次谐波的频率(250HZ),裕量较大。

配置4.5%的电抗器对3次谐波放大轻微,因此在抑制5次及以上谐波,同时又要兼顾减小对3次谐波的放大,在这种情况下是适宜的。但它的谐振点(235HZ)与5次谐波的频率间距较小。

当系统中背景谐波为3次及以上时,应配置电抗率为12%的电抗器。由于近年来不3次谐波源的电气设备不断增多,使系统中的3次谐波不断的增大,尤其是冶金行业这个现象不能忽视。


总之配置电抗器的原则是:一定要根据系统背景谐波含量来综合考虑而确定。
